Garanzia standard di 4 anni inclusa su tutti i monitor e touchscreen industriali di Hope Industrial e sulla maggior parte degli altri prodotti
Monitor industriali da 19" per montaggio universale e touchscreen rugged IP65/IP66, veduta anteriore
Monitor industriali da 19" per montaggio universale e touchscreen rugged IP65/IP66, veduta posteriore
Monitor industriali da 19" per montaggio universale e touchscreen rugged IP65/IP66, veduta laterale

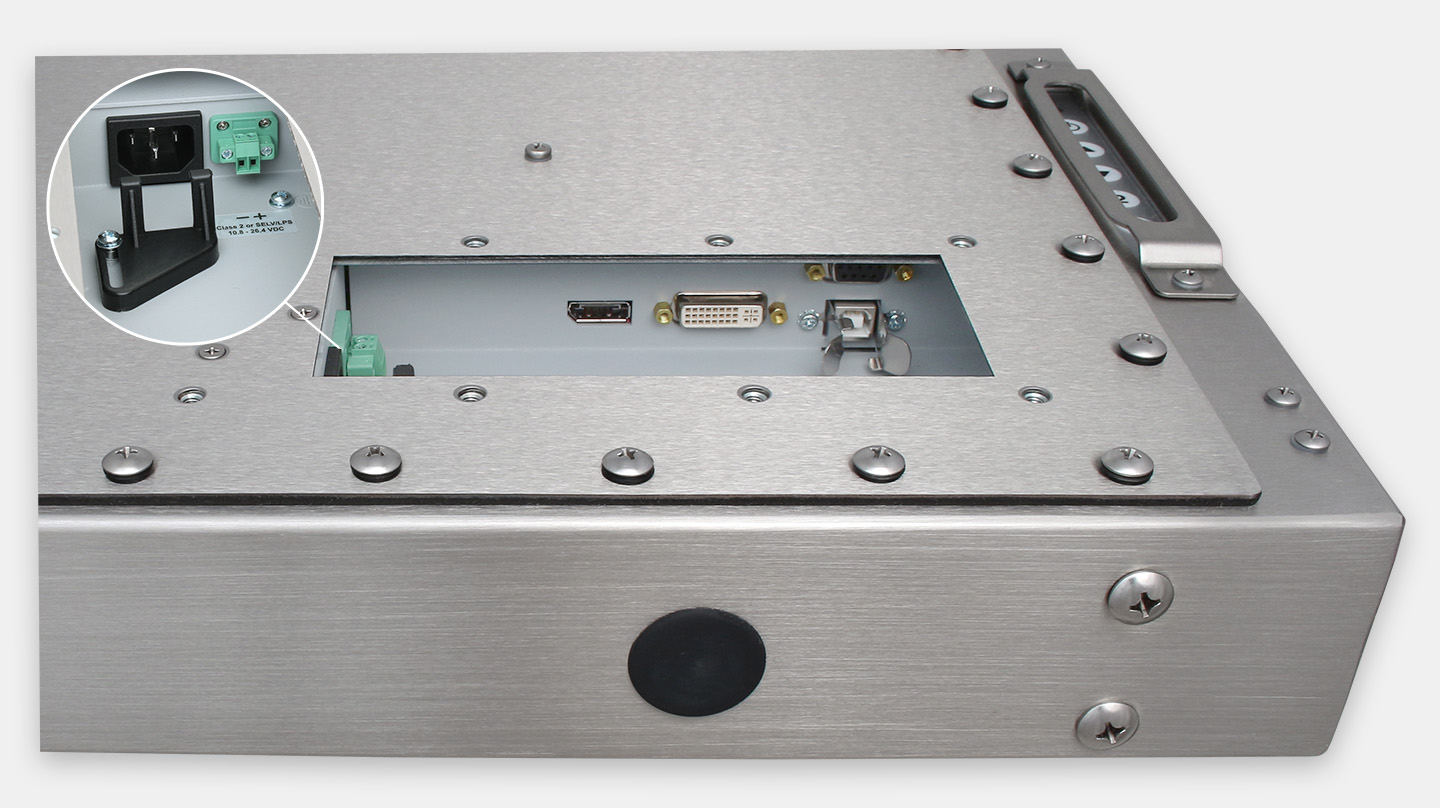

Monitor industriali da 19" per montaggio universale e touchscreen rugged IP65/IP66, veduta dell’uscita cavi CA
Monitor industriali da 19" per montaggio universale e touchscreen rugged IP65/IP66, veduta dell’uscita cavi CC
Impugnatura per monitor per montaggio universale

Schede tecniche

Elementi di supporto

Driver

I nostri monitor per montaggio universale costituiscono il cuore del sistema modulare Hope Industrial Workstation System. Utilizzando i punti di montaggio VESA o della staffa a forcella inclusi, il display fully enclosed può essere montato in una gamma illimitata di configurazioni a seconda delle esigenze individuali di ogni applicazione dell’utente. I collegamenti dei cavi sono protetti all’interno della cavità del monitor, con i cavi che escono attraverso una serie di premistoppa sigillati per ambienti wash-down.

É possibile aggiungere tastiere industriali sigillate opzionali per creare una soluzione HMI completa, mentre gli enclosure completamente sigillati per PC o thin client consentono di montare direttamente sulla workstation la maggior parte dell’hardware standard del computer. Le prolunghe KVM industriali consentono di posizionare il PC fino a 300 m di distanza utilizzando un cavo CATx schermato.

La nostra Guida alla configurazione della workstation spiega tutte le opzioni in modo più dettagliato.

Vedute posteriori

Vedute posteriori di monitor da 19’’ con grado di protezione IP65/IP66 per montaggio universale che mostrano le caratteristiche e le opzioni degli enclosure industriali

Uscite dei cavi

Visitate la pagina Piastre per uscita cavi per le specifiche dettagliate e le opzioni disponibili.

Display

  • Dimensioni – Diagonale 19,0″
  • Risoluzione nativa – SXGA (1280 x 1024, rapporto di formato 5:4)
  • Luminanza (bianco) – 250 nit (cd/m2) max
  • Rapporto di contrasto – 1000:1 (statico); 20.000.000:1 (dinamico)
  • Retroilluminazione (tipica) – LED; dimezzamento della retroilluminazione 40.000 ore
  • Tipo – A cristalli liquidi a matrice attiva con tecnologia Thin-Film Transistor (TFT)
  • Dimensioni dell’immagine (L x H) – 374,8 mm x 299,8 mm
  • Plug and Play – Compatibile con DDC1/2B
  • Risoluzione minima – VGA (640 x 480)
  • Pixel pitch – 0,293 mm x 0,293 mm
  • Numero di colori – 16,7 milioni
  • Angolo di visualizzazione (oriz./vert.), tipico – 178° / 178°

Opzioni finestra

  • Touchscreen resistivo single-touch
    • Tecnologia – Sensore resistivo single-touch a 5 fili. Sensibile alla pressione per l’utilizzo con qualsiasi penna capacitiva o guanto. Lastra di copertura in poliestere con rivestimento in acrilico duro antiriflesso. Supporto di gesti single-touch.
    • Interfaccia – Interfaccia USB o RS-232 per computer (sui monitor touchscreen sono incluse entrambe le connessioni)
  • Finestra in vetro completamente temperato (non sensibile al tocco) – Finestra in vetro da 2,8 a 3,0 mm con finitura superficiale antiriflesso lucida al 90%. Completamente temperato secondo gli standard ASTM C1048 per una maggiore resistenza agli urti e ai graffi. Supera il test di caduta della sfera, 500 g a 1,2 m.
  • Finestra in materiale acrilico opzionale (non touchscreen) – Il rivestimento in materiale acrilico conferisce resistenza ai graffi e alle rotture; rivestimento antiriflesso con riduzione del 99% dei riflessi, termoisolante e antistatico; assorbimento del 99% dei raggi UV

Video

  • Connettori d’ingresso – HD-15, DVI-D
  • Ingressi compatibili utilizzando un adattatore opzionale (dettagli su richiesta)
    • HDMI (tramite adattatore da DVI a HDMI); numero parte: ADAP-DVIDM-HDMIF
    • DisplayPort (tramite adattatore da DisplayPort a DVI); numero parte: ADAP-DPM-DVIIF
    • BNC (tramite adattatore da BNC 5 fili a HD-15); numero parte: C20A
  • Formati dei segnali di ingresso
    • Video analogico RGB, 0,7/1,0 Vp-p, 75 Ohm; modalità di sincronizzazione compatibili: sincronizzazione H/V separata, sincronizzazione composita, sync on green
    • DVI
    • Disponibile ingresso composito NTSC/PAL; dettagli su richiesta
  • Scansione orizzontale – 24-82 kHz
  • Scansione verticale – 50-75 Hz
  • Standard video supportati
    • SXGA – 1280 x 1024 a 60 (nativo), 75 Hz
    • 1280 x 960 a 60, 75 Hz
    • 1024 x 768 a 60, 70, 75 Hz
    • 800 x 600 a 56, 60, 72, 75 Hz
    • 720 x 400 a 70 Hz
    • 640 x 480 a 60, 75 Hz
    • Per l’elenco completo della compatibilità in materia di risoluzione e temporizzazione fare riferimento al manuale dell’utente
  • Tempo di risposta (tipico) – 14 ms

Caratteristiche elettriche

  • Ingresso alimentazione
    • Modelli con alimentazione CA – Da 100 a 240 V CA, 1,5/0,75 A, 60/50 Hz
    • Modelli con alimentazione CC – Da 9,6 a 36,6 V CC, da 2,5 a 0,65 A, Classe 2 o SELV/LPS
  • Consumo energetico (tipico) – 16 W
  • Consumo energetico (in modalità standby) – < 0,5 W

Caratteristiche ambientali

  • Grado di protezione dell’enclosure – IP65/IP66 o IP22 se dotato della piastra per uscita cavi necessaria; NEMA 2, NEMA 4 o NEMA 4X (a seconda dell’uscita cavi). Maggiori informazioni sui gradi di protezione IP/NEMA.
  • Temperatura di esercizio – Da 0 a 50 °C
  • Temperatura di stoccaggio – Da -20 a 60 °C
  • Umidità – Dal 20% al 90% senza condensa
  • Resistenza agli urti durante il funzionamento – 15 g, 6 msec, semi-sinusoidale
  • Resistenza alle vibrazioni durante il trasporto (sinusoidale) – 1,0 g, spazzolata sinusoidale 9-500 Hz
  • Resistenza alle vibrazioni durante il trasporto (asincrono) – 0,1 g² / Hz, 10-200 Hz; 0,03 g² / Hz, 200-2000 Hz
  • Altitudine – In funzionamento: fino a 3,05 km; non in funzionamento: fino a 12,19 km
  • Protezione opzionale dai gas sulfurei – Comprende touchscreen con armatura in vetro, inibitore della corrosione in fase vapore e ampia sigillatura; dettagli su richiesta. Maggiori informazioni sulla protezione dai gas sulfurei.

Caratteristiche funzionali

  • Comandi sul pannello (accesso posteriore) – Power, Up, Down, 2 (Enter), 1 (Menu)
  • Comandi OSD (On Screen Display) – Auto Image Adjust, Contrast / Brightness, Input Select, Color Adjust, Information, Manual Image Adjust, Setup, Memory Recall

Caratteristiche fisiche

  • Tipo di enclosure – Enclosure autonomo
  • Materiale dell’enclosure – Enclosure in acciaio al carbonio con rivestimento a polvere nero (con copertura posteriore in alluminio con rivestimento a polvere nero) o enclosure in acciaio inossidabile
  • Fori per montaggio VESA – Standard su tutti i modelli – Distanza fori lato quadrato 100 mm, filettatura M4
  • Fori per montaggio laterale – Standard su tutti i modelli
  • Dimensioni dell’enclosure (L x H x P) – 467,4 mm x 397,5 mm x 82,6 mm
  • Peso netto
    • Modelli in acciaio al carbonio con rivestimento a polvere nero – 8,16 kg
    • Modelli in acciaio inossidabile – 9,53 kg
  • Peso di spedizione
    • Modelli in acciaio al carbonio con rivestimento a polvere nero – 9,53 kg
    • Modelli in acciaio inossidabile – 10,89 kg

Conformità e certificazioni

  • Caratteristiche elettriche
  • Affidabilità
  • Caratteristiche ambientali
  • Enclosure
  • Aree pericolose
    • Componente elencato I.T.E. per Classe I, Divisione 2 per Gruppi A, B, C e D; Classe II, Divisione 2 per Gruppi F e G; Classe III
    • Temp Code
      • Modelli con alimentazione CA – T5 (File n. E334953) per ANSI/ISA-12.12.01-2015 e CAN/CSA C22.2 n. 213-15
      • Modelli con alimentazione CC – T4A (File n. E334953) per ANSI/ISA-12.12.01-2015 e CAN/CSA C22.2 n. 213-15
    • Nota: Hope Industrial Systems fornisce cavi e canaline conformi al National Electric Code statunitense ma non può omologare cavi e canaline per aree pericolose, poiché in tal caso sono necessarie un’ispezione e un’approvazione a livello locale. Il cliente deve installare il monitor omologato per aree pericolose in conformità con i codici elettrici applicabili nella sua sede.

Uscite dei cavi

  • Premistoppa – Uscita cavi attraverso schiuma di poliuretano compresso o gomma EPDM riposizionabile da parte dell’utente. Disponibile in versione IP65/IP66 o IP22.
  • Canalina da 28 mm – Uscita cavi attraverso canaline flessibili. Lunghezza massima delle canaline 7,0 m. Sigillata in base agli standard IP65/IP66.
  • Premistoppa per canalizzazione – Uscita cavi attraverso canaline flessibili. Lunghezza massima delle canaline 7,0 m. I cavi per le periferiche presenti nelle vicinanze (mouse, tastiera, scanner) possono uscire attraverso gomma EPDM compressa e riposizionati dall’utente. Sigillata in base agli standard IP65/IP66.
  • Piastra di copertura con foro pilota – Piastra di copertura IP65/IP66 con foro pilota da utilizzare con premistoppa per uscita cavi fornito dal cliente.

Componenti opzionali per workstation

Monitor da 19" per montaggio universale - I prezzi indicati di seguito si riferiscono solo al monitor. I prezzi della configurazione di base indicati sopra includono il monitor, la piastra di copertura base e cavi da 1,8 m.
Materiale dell’enclosureIngresso alimentazioneOpzione finestraNumero partePrezzo
Acciaio inossidabileCATouchscreen resistivo single-touchHIS-UM19-STAH$1,510£1,200€1,4701.470 €HIS-UM19-STAH
Vetro (non sensibile al tatto)HIS-UM19-SGAH$1,390£1,105€1,3501.350 €HIS-UM19-SGAH
Acrilico (non sensibile al tatto)HIS-UM19-SAAH$1,400£1,115€1,3601.360 €HIS-UM19-SAAH
CCTouchscreen resistivo single-touchHIS-UM19-STTH$1,570£1,250€1,5251.525 €HIS-UM19-STTH
Vetro (non sensibile al tatto)HIS-UM19-SGTH$1,450£1,155€1,4101.410 €HIS-UM19-SGTH
Acrilico (non sensibile al tatto)HIS-UM19-SATH$1,460£1,160€1,4201.420 €HIS-UM19-SATH
Acciaio al carbonio con rivestimento a polvere neroCATouchscreen resistivo single-touchHIS-UM19-CTBH$1,260£1,000€1,2251.225 €HIS-UM19-CTBH
Vetro (non sensibile al tatto)HIS-UM19-CGBH$1,140£905€1,1101.110 €HIS-UM19-CGBH
Acrilico (non sensibile al tatto)HIS-UM19-CABH$1,150£915€1,1201.120 €HIS-UM19-CABH
CCTouchscreen resistivo single-touchHIS-UM19-CTTH$1,320£1,050€1,2851.285 €HIS-UM19-CTTH
Vetro (non sensibile al tatto)HIS-UM19-CGTH$1,200£955€1,1701.170 €HIS-UM19-CGTH
Acrilico (non sensibile al tatto)HIS-UM19-CATH$1,210£965€1,1751.175 €HIS-UM19-CATH
